Spesifikasi untuk Brushless Servo Control System

- Diagram pengkabelan papan utama

Karakteristik fungsional

1. Ini memiliki fungsi pengecekan diri kesalahan dan prompt alarm, yang nyaman bagi pengguna untuk memelihara dan menggunakan.

2. Dapat dihubungkan ke sinyal kontrol atau tombol kontrol output perangkat kontrol atau remote control untuk mencapai lalu lintas kontrol satu arah.

3. Fungsi reset otomatis: setelah setiap ayunan 90 derajat, dan mendeteksi berlalunya orang dan objek, yaitu reset otomatis, atau dalam waktu yang ditentukan (delay multi-file adjustable) tidak lulus, sistem akan secara otomatis membatalkan hak untuk lulus dan kembali ke posisi awal.

4. Indikasi pencahayaan: indikasi status lampu lalu lintas kecerahan tinggi untuk memandu lalu lintas.

5. Input kontrol kebakaran: dapat dihubungkan dengan sinyal alarm kebakaran untuk mencapai pembukaan gerbang yang konstan.

6. Fungsi peringatan alarm: saat lalu lintas atau gerbang ilegal, peringatan alarm otomatis.

7. Kecepatan dapat disesuaikan: lengan ayun terbuka dan menutup kecepatan multi-level yang dapat disesuaikan, pengguna dapat diatur sesuai dengan kebutuhan aktual.

8. Generasi baru sistem kontrol ARM kelas industri, menambahkan pengaturan digital multi-fungsi, enkripsi, dan fungsi reset.

9. Fungsi anti-reversi: dalam proses mengatur ulang lengan ayun, jika gaya eksternal membalikkan lengan ayun, lengan ayun secara otomatis memulai dorongan balik dan mengirimkan alarm, dan ketika gaya eksternal menghilang, secara otomatis kembali ke nol untuk melanjutkan lalu lintas.

10. Fungsi perlindungan otomatis: ketika gaya eksternal mencegah lengan ayun bergerak normal, dan gaya eksternal terus menerus, sistem akan secara otomatis mendeteksi 20 detik setelah perlindungan otomatis dan memasuki keadaan tidak aktif. Input sinyal hukum berikutnya, gerbang akan secara otomatis kembali normal.

11. Fungsi penyangga anti-tabrakan multi-tahap: ketika secara ilegal lewat atau meninju, batang rem menyangga sudut yang sesuai dan memulai dorongan balik langsung, dan memulai alarm pada saat yang sama, yang sangat mengurangi kerusakan mekanis yang disebabkan oleh tabrakan yang sering atau terus menerus sambil menyadari anti-bahaya yang manusiawi.

12. Tugas tak berawak: lengan ayun power-off terbuka secara otomatis, reset otomatis power-on (memblokir lalu lintas).

Parameter teknis

Pengemudi	M05 berenergi rendah
Energi kinetik maksimum	J<>
Kekuatan maksimum	67N (tepi luar kipas pintu)
Torsi penggerak	Tentang 5 Nm
Kunci	Rem roda gigi RA12
Torsi kunci	Minimum 20 Nm
Frekuensi bagian	30 orang/menit
Desain drive	100 00000 siklus switching
Kehidupan mengemudi MCBF	100 00000 siklus switching
Sudut terbuka	-90° - +90°
Menguasai	ETS 21
Perangkat lunak	FCC
Catu daya	V AC /50-60Hz 100-230
Beban kopling	120VA
Tegangan Unit Kontrol	24V DC
Antarmuka	Serial Interface Internal: Koneksi bus di dalam panel kontrol CAN Eksternal: dapat menghubungkan hingga 8 peralatan; Tidak ada umpan balik tekanan untuk 5 papan ETS 21 per blok; umpan balik lainnya tersedia melalui ETS 21io lainnya

Deskripsi Entri Mode Debug

1. Tekan tombol menu 3 detik, muncul L-1, tekan tombol konfirmasi, masukkan mode debugging waktu penutupan gerbang

2. Tekan tombol menu 3 detik, muncul L-1, tekan tombol hingga muncul L-7, tekan tombol konfirmasi, masukkan gate power off door debugging mode (lihat tabel di bawah untuk detailnya)

3. Tekan tombol menu 3 detik, muncul L-1, tekan tombol hingga muncul L-12, tekan tombol konfirmasi, masukkan mode debugging suara gerbang (lihat tabel di bawah untuk detailnya)

4. Tekan tombol menu selama 3 detik, muncul L-1, tekan tombol, muncul D-1, tekan konfirmasi, prompt suara untuk mendorong lengan ayun ke posisi yang Anda inginkan, kali ini Anda dapat menyesuaikan lengan ayun, menyesuaikan, tekan menu untuk mengkonfirmasi, Tekan menu untuk keluar (lihat tabel di bawah)

Pengguna dapat mengatur tabel kode debug

Nomor Menu	Arti	Default	Ruang lingkup
L-1	Buka	4 detik	0-30 detik (angka lebih besar, waktu penutupan lebih lama)

L-7	Beralih arah	0	0 untuk: kiri terbuka 1 untuk: Kanan terbuka
L-13	Suara alarm	-	Klik Tambah dan Kurangi Pilih Pilih Kategori Suara Simpan berdasarkan Konfirmasi
L-12	Volume suara	15	0 Minimal 15 Maks
L-14	Tes Penuaan Gerbang	Tekan konfirmasi untuk masuk, tombol menu untuk keluar
D-1	Pengaturan nol bit	Jika lengan ayun dua pintu tidak sejajar, setelah memasuki poros longgar motor ke posisi penutupan yang diinginkan, menurut konfirmasi papan utama dapat
D-4	Kecepatan buka dan tutup	1, tercepat 10, paling lambat (default pabrik 10)

Tag populer: supermarket inframerah stainless steel induksi ayunan gerbang, Cina, pemasok, produsen, murah, kutipan, untuk dijual, Gerbang ayun induksi untuk kontrol akses pusat perbelanjaan, Gerbang ayun induksi dengan ekspansi sistem kontrol akses, gerbang ayunan induksi untuk kontrol akses rumah sakit, gerbang ayunan induksi industri untuk kontrol akses, Gerbang ayun induksi yang dapat disesuaikan untuk kontrol akses, Gerbang ayun induksi aluminium untuk kontrol akses

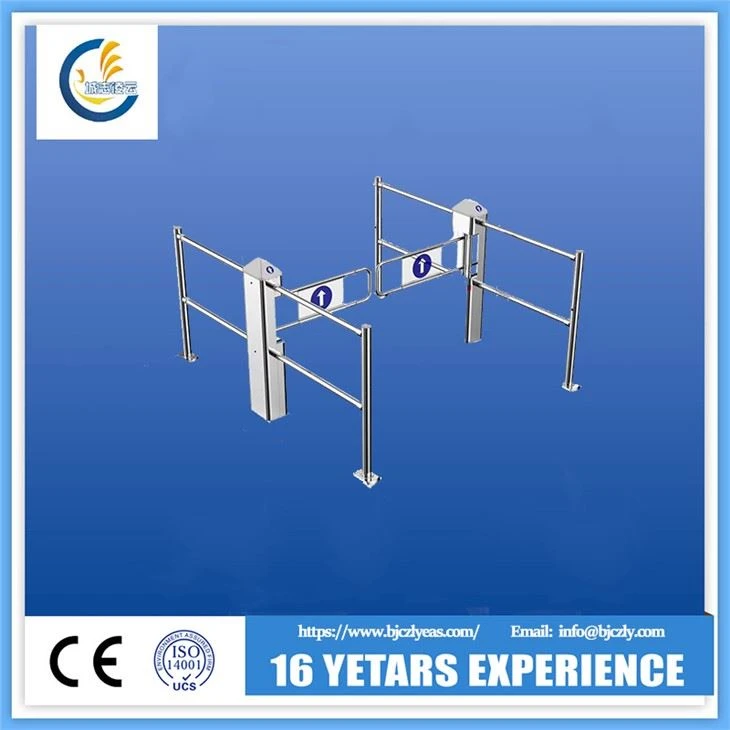

Gerbang Ayunan Induksi Stainless Steel Inframerah Supermarket
